Климатическая камера
М-30/50-1000 КТХ

Гарантия 12 месяцев.
Плановый срок службы 10 лет.

Применяются для проведения исследований при пониженных температурах до –30 °С (двухкаскадный холодильный агрегат), в диапазоне положительных температур до +50 °С .

Доступные опции:

Возможна установка дополнительных опций, подробности уточняйте у наших специалистов.

По договору
Цена с учётом НДС

В наличии

Заказчик: информация не разглашается.

Серийный номер: информация не разглашается.

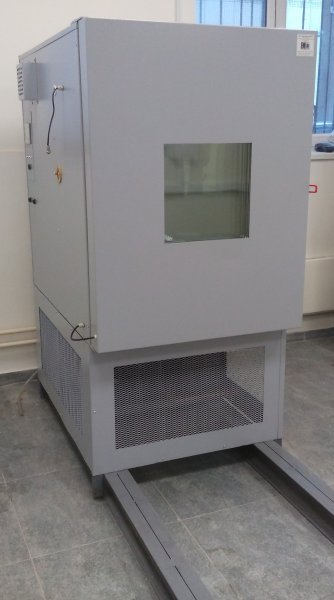

Климатическая камера М -30/50-1000 КТХ

Применяются для проведения исследований при пониженных температурах до –30 °С (двухкаскадный холодильный агрегат), в диапазоне положительных температур до +50 °С .

Данная климатическая камера позволяет проводить испытания в легких  климатических условиях,  для контроля качества изделий и узлов в радиоэлектронной, упаковочной, фармацевтической, оборонной промышленности.

Состав и материалы

Испытательная камера смонтирована на каркасе, обеспечивающем заданную жесткость конструкции.

Климатическая камера данного типа изготовления имеет хорошее преимущество в том, что своими узкими габаритами позволяет проходить, без дополнительных усилий, в большинство дверных проемов и поставляется в одном каркасе.

  • Внешние габаритные размеры (ШхВхГ): 1000х1900х1400 мм

Разделение камеры на два узла существенно сокращает трудозатраты при транспортировке, что иногда является важным критерием для Заказчика. Каркас выполнен из профильной трубы. Для снижения теплообмена с окружающей средой на всех стенках камеры укреплен слой теплоизоляции. Внутренние стенки испытательной камеры выполнены из зеркальной нержавеющей стали. Доступ в испытательную камеру обеспечивается через дверь распашного типа. Герметичность закрытой двери достигается за счет использования дверного уплотнителя и ручки с зажимом. В двери имеется окно с четырех камерным закаленным стеклопакетом для визуального наблюдения за испытательным процессом. Данное окно не допускает промерзания, что позволяет продолжать наблюдения на самых низких температурах в рабочем объеме.

Листы внешнего декоративного корпуса, скрепляет отделочный уголок. Внешние листы и уголок окрашены порошковой краской (внешний корпус климатической камеры возможно сделать полностью из нержавеющей стали, если Вы планируете приобрести камеру в лабораторию, где используются опасные жидкие вещества, которые могут повредить порошковую краску камеры).

Камера оснащена современной системой управления, что обеспечивает высокую точность испытаний, надежность, и помехоустойчивость, имеет память ранее выставленных параметров, что облегчает ее использование. Контроллер можно подключить к компьютеру и регистрировать процесс испытаний. Также камера оснащена монитором, что позволяет визуально наблюдать за температурой и временем процесса. Есть возможность организовывать циклические испытания.

В рабочем объеме присутствует высокопроизводительный тангенциальный вентилятор фирмы «EBM» (Германия), что обеспечивает минимальный градиент, при условии плотной загрузки образцами.

Увеличена продолжительность непрерывной работы климатической камеры в отличии от стандартных климатических камер, снижены средняя потребляемая электрическая мощность и уровень шума за счет применения специального управляющего алгоритма.

Безопасность

Контроллер обеспечивает бесперебойную работу по поддержанию заданной температуры.

Усиленный слой теплоизоляции позволяет наружным поверхностям не нагреваться до опасного уровня.

Дублирующий независимый «пожарный» датчик, обесточит схему, если температура в камере превысит +50 °С, повторное включение возможно только после вмешательства оператора.

Доступ ко всем уровням программирования камеры может быть закрыт паролем (дополнительно к этому возможно установить специализированный замок на дверь климатической камеры).

Каждая группа потребителей электрической энергии имеет защиту от короткого замыкания, что позволяется оборудованию, в случае каких либо сбоев на местной электрической сети, оставаться в рабочем состоянии.

В климатической камере используются французские компрессора Tecumseh разной модели, в зависимости от требований заказчика. Компрессора данной марки имеют прекрасные технические параметры и отлично зарекомендовали себя на практике, как составляющая климатической камеры нашего производства.

Компрессора имеют температурное электронное реле, которое осуществляет замер температуры электрической обмотки внутри корпуса, реле защищает компрессор от перегрузки и перекоса фаз.

Компрессор имеет датчик низкого и высокого давления.

Пускатели компрессоров оснащены теплозащитой, обеспечивающей защиту от перекоса, либо попадания фазы, температурного перегрева при долговременной нагрузке.

Защита от перегрева и работы в сверхперегруженном режиме осуществляется программным способом.

При работе на положительных температурах камера выключается и может быть включена только принудительно, если в процессе работы температура в камере была выше заданной на 10 °С.

На климатической камере установлен котроллер ПЛК-150. Данный контроллер запрограммирован на остановку работы камеры при некорректно заданной температуре с установленным датчиком влажности. Если специалист задаст значение температуры превышающую его максимально допустимый температурный режим, то контроллер подскажет, что датчик необходимо отключить (одна из программ безопасности данного контроллера).

Возможна установка пользовательских датчиков «АВАРИЯ», реагирующих на изменение параметров исследуемых объектов.

Эксплуатация

Испытательная камера поставляется раздельными блоками, что обуславливает необходимость вызова нашего специалиста для производства сборки, подключения и запуска оборудования.

Современная система управления обеспечивает высокую точность испытаний, надежность, и помехоустойчивость. Также камера оснащена монитором диагональю 7 дюймов, что позволяет визуально наблюдать за температурой.

Гарантия 12 месяцев.

Плановый срок службы 10 лет.

Установленные дополнительные опции:

  • Съемная полка с максимальной нагрузкой 40 кг.
  • Технологические отверстия 2 шт. (не левой и правой сторонах камеры).

Управление

Тип контролера: программируемый логический контроллер ПЛК150-220.И-М с Модулем МДВВ-Р и Модулем МВА8.

Контроллер имеет память ранее выставленных параметров, что облегчает использование испытательной камеры.

Увеличена продолжительность непрерывной работы климатической камеры, снижены средняя потребляемая электрическая мощность и уровень шума за счет применения специального управляющего алгоритма.

Требования заказчика Наше предложение
1Диапазон температур, С от -30 до +50От -30 до +50
2Точность поддержания температуры, С — менее или равное 22 ⁰С
3Неравномерность поддержания температуры, С — менее или равное 43 ⁰С
4Время нагрева до +50С (от 20С), не более 90 мин90 мин
5Время охлаждения до -30С (от 20С), не более 90 мин90 мин
6Диапазон влажности, от 10 до 95 %Диапазон влажности от 10% до 95%
7Точность поддержания влажности, менее 4%3%
8Неравномерность поддержания влажности, менее 4%3%
9Фильтр воды, 1 шт.1 шт (фильтр в автономный бачок для залива воды вручную)
10Размеры внутренней камеры (ШхВхГ), не менее 780х1050х800 мм780х1050х800 мм
11Размеры внешние камеры (ШхВхГ), не менее 1000х1900х1400 мм1000х1900х1400 мм
12Количество съёмных полок, не менее 1 шт.1 шт
13Количество обзорных окон, не менее 1 шт.1 шт
14Количество источников освещения внутренней камеры, не менее 1 шт.1 шт
15Количество контуров охлаждения, не менее 2 шт2 шт
16Количество технологических отверстий, не менее 2 шт2 шт (1 шт на правой и 1 шт на левой боковых стенках)
17Интерфейс управления и контроля параметров камеры — USB или EthernetUSB и Ethernet
18Материал корпуса — СтальСталь
19Датчики аварии — ДымНаличие (встроенный в электричекий блок управления)
